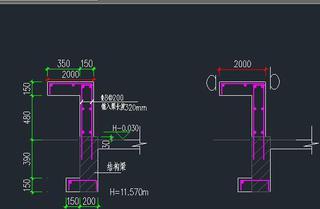

在工程製圖中，常常需要繪製一些比例小的節點大樣圖，也就是在CAD裡把線段的長度放大來畫圖，這樣就導致實際線段長與所標註的長度不同，畫圖時很不方便，如下節點大樣圖所示：
cad教程在上圖中，標註為350+150=500的長度是現場我們要做的尺寸，即是出圖顯示的尺寸。
而在CAD裡，繪圖時，這條線段要畫2000，也就是在CAD裡放大4倍來畫，如果繪圖時我們直接按放大4倍後再畫，那非常麻煩，你還要按一下計算器，這樣畫圖速度就太慢了，並且還容易出錯。
那有沒有一個簡單的方法來畫呢？
有的朋友可能會覺得直接按1：1來畫，出圖時調整出圖比例就得了，這思路是可行，但是……
這種節點圖往往和其它大圖在同一張圖紙上，而大圖的比例一般是1：100，顯然是不能按出圖時統一調整比例的。
這時候，縮放命令SC裡的「參照」功能就派上用場了，具體如何呢？
其實也非常簡單，老手基上都會
操作步驟：

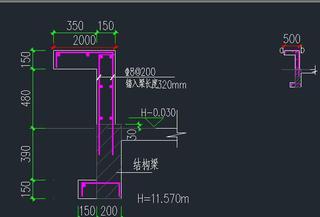

1、先按1：1繪製好圖形，我這裡已經按1：1繪製好了，如上圖中的右上角那個小圖。
2、命令行輸入SC,框選要縮放的圖形
3、指定基點，我這裡點擊左側a點
4、輸入R，即參照
5、第定參照長度，點擊a,再點b點，輸入「新的長度」為2000，回車
6、完成
