劉堅強電子學《看懂電子電路圖》1-1 電子電路圖的種類

2020-12-12 劉堅強官方網站

自從《劉堅強電子學》第1部《電腦維修電子基礎》和第2部《電子元器件電路基礎》推出後,很多同學給我來信反饋,希望能再出一些類似的基礎教程。

同時也說出了大多數同學的兩點心聲:一是基礎差,二是時間少。基礎差的同學感覺到最難學的地方就是電路圖看不懂,或者知道上面標的是什麼電子元器件,但是不能完全理解、模模糊糊的。為了更好地滿足這部分同學的學習需求,特推出這部《看懂電子電路圖》,幫助大家全面提高電子電路圖的識讀能力。

電子電路圖概述

不管是電腦維修行業,還是其它電工電子產品的安裝、調試、維修領域,看懂電子電路圖是非常重要的基礎技能。隨著電子技術的飛速發展,這項技能被越來越多的人所重視。可以這麼說,看懂了電子電路圖,就好像一個人到了陌生的地方,手中有一張地圖一樣,能更快更準確地前進。

要看懂電子電路圖,首先要了解什麼是電子電路圖。所謂的電子電路圖,簡單一點說,就是電子運動的路線圖。電子按照電路圖規定的路線行走,來實現各種電路的不同功能。

相信大家對電路圖都不陌生了,在《自學主板維修》、《自學電源維修》和《自學顯示器維修》視頻教程中,都根據實物畫了很多的電路圖。其中自學主板維修有68張,自學電源維修有46張,自學顯示器維修有53張。

我們隨意打開幾張來看,這是第1張(如圖1-1-1所示)。

圖1-1-1 電路原理圖

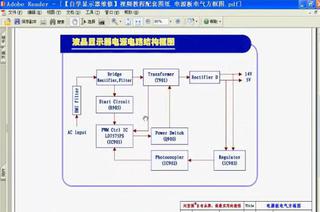

第2張(如圖1-1-2所示)。

圖1-1-2 方框圖

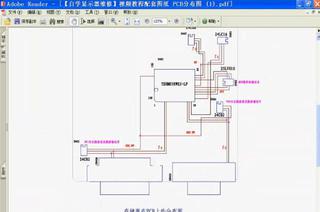

第3張(如圖1-1-3所示)。

圖1-1-3 印刷電路板裝配圖

是不是這幾張圖紙有明顯的區別?就像地圖有行政區域圖、地形圖、交通路線圖等不同種類一樣,電路圖也分成若干種類。

一般來講,電路圖是指電路原理圖。但廣義上來說,它還包括方框圖、裝配圖和實物圖等。

電路原理圖

第1張的這個元器件的連接圖就是電路原理圖,也有的廠裡面簡稱為電原理圖或叫線路圖,它是表達電子電路原理的電路圖。由各種符號、線條和字符按照統一的規定進行組合,是生產廠家和維修人員最重要的依據。

專業人員只要拿到了電路原理圖,就可以詳細地了解電子設備的電路結構、工作原理和接線方法,甚至可以山寨出同樣的產品來。

方框圖

第2張無疑是方框圖,簡稱框圖,是一種概括反映電子設備的電路結構與功能的圖紙。

先是一個大框,然後劃分幾個功能模塊,每個模塊用小方框表示,裡面註明模塊的功能。一般在設計電路的初期會用多套這樣的框圖來供比較,最後研究選擇最優的一套方案。

裝配圖

第3張是印刷電路板裝配圖,有的廠家叫印刷電路板或PCB分布圖,我這裡只是簡單地標出了存儲器的部分。

裝配圖是表達各個元器件及零部件、整件與印刷電路板連接關係的圖紙。裝配車間的工人根據這樣一張圖,就能很方便地進行印刷電路板的裝配焊接。

實物圖

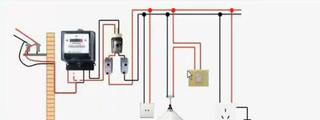

另外還有寫實的電路圖,也就是實物圖。象我們在《電源維修電子基礎》中家庭電路就是用的實物圖(如圖1-1-4所示)。

圖1-1-4 家庭電路實物圖

把一些大家認識的部件,如燈泡、插座、開關、保險等,直接用線條連接起來,這樣就很形象地表達了電路的原理。它可以幫助初學者很好、很快地理解電路。

電子電路圖的口訣

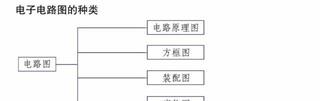

因此電子電路圖的種類有4種(如圖1-1-5所示)

圖1-1-5 電子電路圖的種類

考慮到實物圖太簡單,我們這裡把它省略掉。實際上就只有三種了:電路原理圖、方框圖和裝配圖。

最後用口訣來總結一下,請大家記牢並理解好。

電路圖有三形式,初學識圖要熟悉;

電路結構原理圖,標明參數與連接;

模塊功能用框圖,描述簡單容易記;

元件安裝裝配圖,對照實物好焊接。
