10張圖片介紹皮帶輪大全,看完更懂皮帶輪

2020-12-09 帛揚專注皮帶輪

皮帶輪在工業生產中無處不在，是一個分類眾多的傳動件。以往我們聊過很多關於皮帶輪標準、皮帶輪材質等相關的知識，今天我們擴大一下範圍，聊聊皮帶輪種類，下面通過10張圖片來給大家做一個盤點，相信的概括以下皮帶輪大全，大家看完就會有一個更直觀的認識。

H型皮帶輪

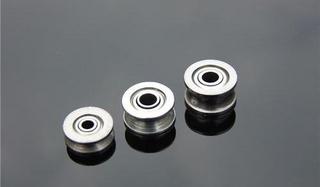

U型皮帶輪
V型皮帶輪

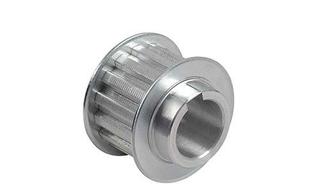

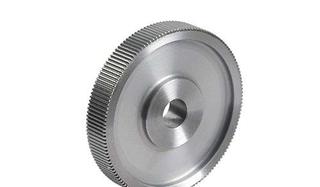

齒形皮帶輪

皮帶輪大全之槽型

皮帶輪槽型，也可以理解為凹槽的形狀，有V型、U型、H型，還有一種齒形，其中H型和齒形非常像。不同槽型的皮帶輪配套使用的皮帶自然也就不一樣，除了槽型不同，皮帶還有單根和聯組可選。

不鏽鋼皮帶輪
塑料皮帶輪

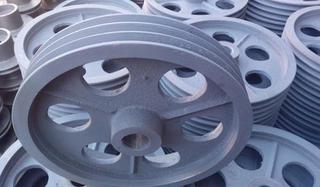

鑄鐵皮帶輪

皮帶輪大全之材質

因為用途、使用方法、生產工藝和成本等多個因素，導致了皮帶輪有多種不同的材質可選。拿上面的幾種皮帶輪來介紹一下，U型皮帶輪多為塑料材質，V型皮帶輪多為鑄鐵和鑄鋼材質，H型多為鋁合金材質，齒形則有多種材質。

國標皮帶輪
美標皮帶輪
歐標皮帶輪

皮帶輪大全之標準

關於皮帶輪的標準，其實我們之前也介紹過很多次，有國標、美標和歐標之分，今天我們再貼上不同的圖片，這樣大家在認知的時候就會更加直觀了。

看完上面的10張圖片，相信大家對於皮帶輪的認知程度會有一個質的飛躍，當然皮帶輪大全裡不止以上的這些，還有如塔型皮帶輪、汽車皮帶輪這些特殊的分類方式。產品知識的學習是一個長期的過程，我們共同學習吧。
