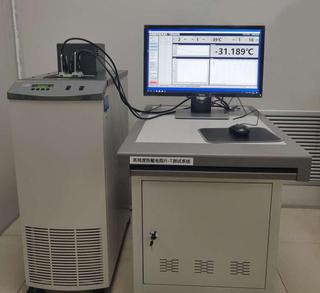

RT-1001A高精度熱敏電阻R-T測試系統

2020-12-03 阿丘筆記
系統介紹

RT-1001A高精度熱敏電阻R-T測試系統是專門為PTC和NTC熱敏電阻R-T（電阻對溫度）特性測試而開發的自動化測試系統，系統由HART精密恆溫槽、標準溫度探頭、高精度溫度電阻數據採集器、測試製具、系統機櫃、系統軟體組成。恆溫槽溫度穩定性可達0.005℃，標準溫度探頭測溫精度可達0.004℃。本測試系統適用於實驗室、企業單位等從事熱敏電阻的科研、開發及生產測試。

系統設置簡單，只需設置初如溫度、步進溫度、測試溫度點數，系統會自動生成需要測試的溫度列表，並自動依溫度列表逐步完成R-T測試。

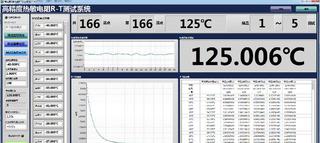

系統主介面

典型應用

高精度熱敏電阻R-T特性測試

熱敏材料的R-T特性研究

系統特點：

簡單易用的操作介面

可自定義的溫度穩定條件設定

全自動的R-T特性測試

自動生成R-T數據表

自動生成R-T測試曲線

自動生成R-T數據記錄報告

可批量進行多個產品測試

軟體可根據客戶實際需求訂製開發

測試製具

可訂製的測試製具，滿足不同封裝形式的器件測試。

測試製具

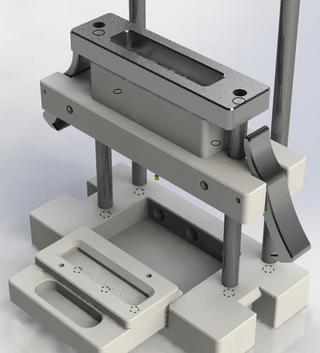

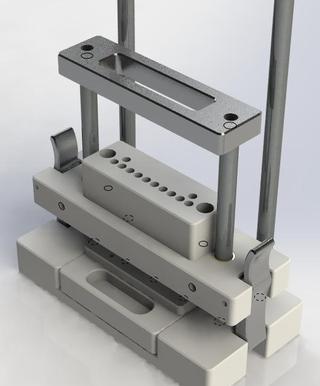

SMD器件測試製具

SMD器件測試製具

通過選配的SMD測試製具選配限位片可兼容公制0402、0603、1005、1608、2010 SMD規格的器件

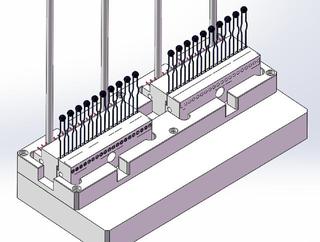

引線式器件測試製具

系統配置：

RT-1001A高精度熱敏電阻R-T測試系統軟體 1套

恆溫槽① 1臺

標準溫度探頭② 1支

數據採集器③ 1臺

系統機櫃 1套

選件：

RT-1001A-SMD01 SMD測試製具

RT-1001A-SMD02 SMD測試製具選配限位片

RT-1001A-YX01 　 引線器件測試製具

註：

①：恆溫槽可依測試產品精度要求選擇

②：標準溫度探頭可依測試產品精度要求選擇

③：數據採集器可依溫度、電阻精度要求及通道數量選擇
