朋友們大家好我是大俵哥，電加熱管的應用非常廣泛，比如我們常見的蒸飯機、熱水器、保溫箱等，裡面就是用的電加熱管，今天我們就來了解一下電加熱管的接線。

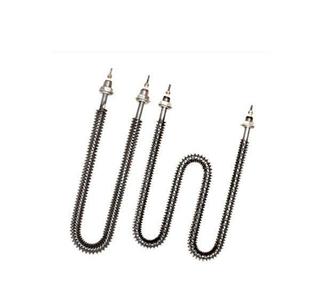

電加熱管
應用場景電加熱管的接線大體分為四種：串聯、並聯、星形接法、三角形接法，低壓直流電加熱的工作電壓一般為12V、24V、36V、48V、72V、110V。常見交流電加熱管工作電壓一般為220V、380V，還有少量的110V。

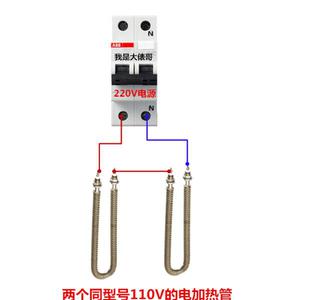

一，串聯
串聯兩個同功率同型號的110V的電加熱管，我們可以採用串聯的方式接入220V電源，原理是串聯分壓。每個負載上的電壓都是110V，其中一個損壞，另一個也無法正常工作。

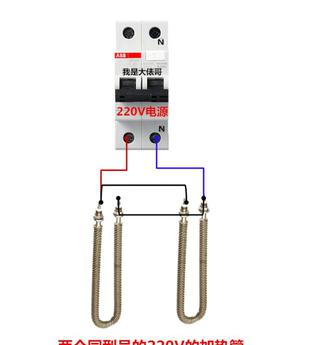

二，並聯
並聯如果電加熱管的工作電壓和使用的電源匹配，我們就可以採用並聯的方式，把多個負載並聯在一起，每個負載上的工作電壓都相等。其中一個加熱管損壞，其他支路的負載可以正常工作。

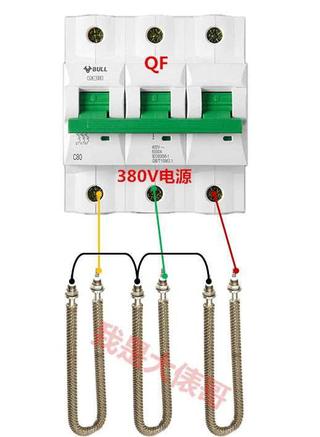

三，星形接法
星接如果是三相三線制供電，在沒有零線的情況下，我們可以通過星形接法，把三個220V的加熱管接到380V的電源上。星形連接要求三個負載的功率相同，中性點的電壓為0，每個負載上加載的電壓都是220V，三個負載正常工作。其中一個負載損壞，其他兩個變為串聯，380V串聯分壓，每個負載上的工作電壓變為190V，兩個加熱管可以工作，但功率衰減。

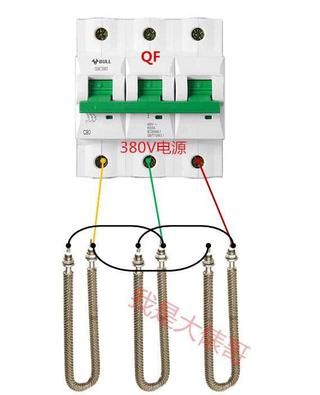

四，三角形接法
三角形接法三個同型號的380V的電加熱管，我們可以採用三角形接法，三個負載首尾相連，每個負載上的工作電壓都是380V，都可以正常工作。

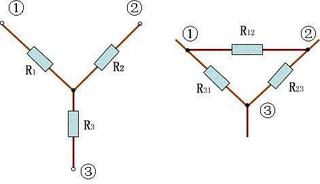

兩種接線後兩種接法類似與三相電機的接線，我們知道三相電機是不需要零線的，而且常見的三相異步電機，三個繞組的阻值也是相同的，一般3KW以下的小功率三相電機為星形接法，4KW以上的大功率三相電機為三角形接法，電加熱管直接套用這兩種接法也是可以的。
萬用表測量怎麼判斷電加熱管的好壞？

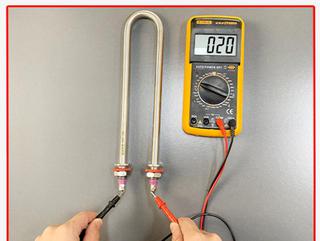

1，萬用表的歐姆檔，量程調到1000歐姆即可，直接測量電加熱管的兩端，如果有幾十或幾百歐姆的電阻，說明內部電熱絲正常。如果萬用表無讀數則內部已經燒斷，如萬用表讀數偏小且趨近於零，則內部短路。
2，電加熱管是在無縫金屬內（碳鋼管、鈦管、不鏽鋼管、銅管）裝入的電熱絲，通過良好的導熱和絕緣材料隔離，然後加工成各種各樣形狀的電器件。所以絕緣這一塊，我們也要測一下。用搖表測一下電熱絲和外殼之間的絕緣，有可能有讀數，讀數在幾兆歐以上為安全。
