solidworks 如何將STL文件轉成可編輯的實體

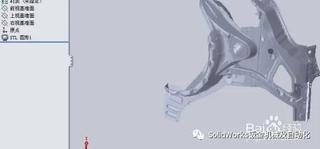

Solidworks怎麼編輯stl文件（3D列印常用格式）？下面是solidworks打開stl文件後的樣式，可以發現是無法編輯的，無法繪製草圖，甚至無法測量任何參數。solidworks可以導入多種中間格式的三維圖形，其中STL文件也可以導入到solidworks中，但是如何將其轉變成可編輯的實體呢，下面我們看一下具體步驟。

工具/原料方法/步驟

1

首先，從solidworks軟體中打開文件，在文件格式中選擇STL格式

2

這時先不點擊【打開】按鈕，應先點擊【選項】

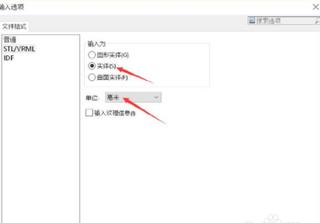

彈出【輸入選項】對話框，在輸入為中選擇【實體】選項，單位設置為【毫米】，單擊確定。

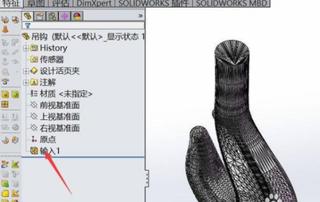

重新打開弔鉤的stl文件，這時我們可以得到一個網格狀的實體零件，雖然能編輯的地方仍然有限，但是我們至少已經可以測量或者進行繪製草圖等操作了。

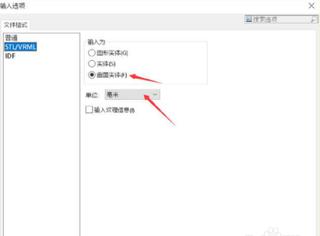

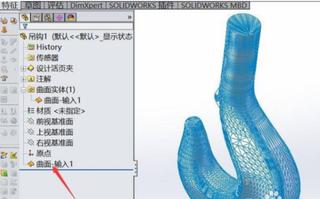

當然我們也可以將stl文件生成曲面實體。

在打開的程序界面的菜單內，選擇「文件」—「打開」。

在彈出的「打開」窗口內，瀏覽到要轉換至solidworks內的STL文件所存放的位置。

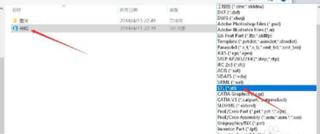

在右下方，將打開的文件類型，選擇為STL（*.stl）。

此時，在右下方會出現「選項」按鈕，點擊此按鈕。

在彈出的「打開選項」窗口，將「輸入為」選項設置為「實體」，點擊確定。

確定後自動回到打開窗口，此時選中要轉化的STL文件，並打開。

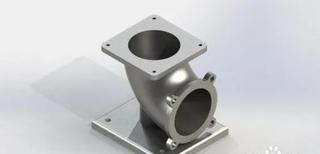

此時可以看到，STL文件轉換成了可編輯的實體，我們可以對圖形進行切除、鑽孔編輯，也可以畫草圖拉伸。

END

總結

STL文件保存的是表面數據，目前的三維軟體都難以較好的實線將其轉換為實體。但SolidWorks可嘗試如下操作：



1.單擊打開 或文件、打開。



2.設定文件類型為 STL (*.stl) ，然後單擊選項。



3.從下述選項中選擇，然後單擊確定。



輸入為

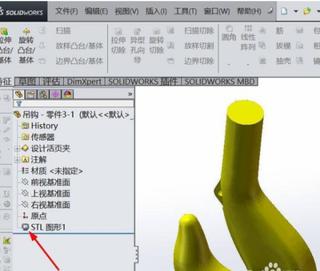

•圖形實體。只輸入數據為圖形數據。轉換器不嘗試生成任何特徵。圖形圖標 出現在 FeatureManager 設計樹中，帶有文件類型，如 STL 圖形1。



•實體。嘗試輸入數據為實體。在許多情況下（特別是複雜的模型），有些數據不能縫合到可用的實體中，這樣，轉換器輸入此數據為曲面實體。由此，在 FeatureManager 設計樹中，您可能會看到一實體文件夾，曲面實體文件夾，輸入的實體特徵，以及輸入的曲面實體特徵。



•曲面實體。輸入數據為曲面。曲面實體文件夾及輸入的曲面實體特徵顯示在 FeatureManager 設計樹中。



4.選擇一文件，然後單擊打開來輸入文件。



在開啟STL格式文件以前，先在SW內開啟Scan To 3d的插件，然後打開時選擇網格文件格式就可用SCAN to 3d進行曲面曲線的編輯。但是這個功能在處理STL文件時不是很好用，多嘗試幾次試試
