帶雙向可控矽和光耦合器的固態繼電器-華南微半導體

2020-12-06 華南微半導體
國產光耦替代進口-先進光半導體

固態繼電器/國產光耦繼電器

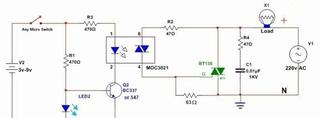

固態繼電器是一種無需使用任何機械零件即可激活負載的開關。在這種情況下,僅使用半導體器件,而沒有使用機械線圈繼電器來切換連接的負載。

線圈繼電器處使用雙向可控矽來接通和關斷。因此,該電路與由電晶體激活的通用繼電器電路有所不同,但是在這裡,三端雙向可控矽開關元件既可以用作電晶體,也可以用作繼電器。

為什麼要使用光耦合器

光耦合器是一個組件,可用於通過使用「發光」來激活任何設備。該發光在IC內部發生。在光耦合器中,將LED和光激活SCR(OptoTriac)或光激活電晶體放置在一起,並採用適當的方式進行高增益感測。當我們給光耦合器供電時,內部的光學SCR通過LED發出的光來開啟。在內部將LED和電晶體/SCR彼此隔離(未物理連接)。兩者之間的這種隔離為我們提供了針對交流電源的高度保護。通過隔離保護免受交流電是使用光耦合器的重要原因。光耦合器的類型很多,其中有些用於全直流電路,有些則用於交流電路。當將直流電源提供給光耦合器輸入引腳時,內部LED發光並激活內部雙向可控矽。

三端雙向可控矽開關元件是可控矽(SCR)的半導體器件,起著電晶體的作用,但兩者的結構不同。電晶體用於接通直流電源,而三端雙向可控矽開關用於接通任何交流電源。三端雙向可控矽開關廣泛用於調光器,電壓控制器,風扇調節器等交流開關應用中。當向雙向可控矽開關的柵極端施加少量電源時,三端雙向可控矽開關接通,電流流過另外兩個端子(MT1和MT2)。

國產光耦繼電器-華南微半導體

該電路不適用於負載超過250W
