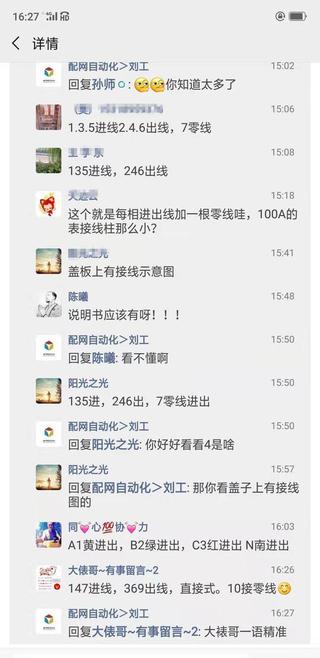

朋友們大家好我是大俵哥，今天我們來聊一下三相電錶的接線。為什麼談論這個話題呢？我的朋友劉工發了個朋友圈--諮詢三相電錶的接線（直接式），我看下面的答案說啥的都有，所以今天統一回復一下。
三相電錶的接線三相電錶應用很廣泛，這個知識點大家一定要掌握。主要說兩種，一種是直接是一種是帶電流互感器的。這2種接線從測量原理和構成角度來說，沒什麼差別。只不過直接式的三相電錶額定電流是根據負載的電流來選的，一般不超100A。而互感器式電錶的額定電流是根據互感器的二次電流來選的（電流互感器是xxx/5的，電錶額定電流選5A的就可以），而一次的額定電流是根據負載的電流來選。說白了，電流互感器就是個變壓器，在電錶測量時，直接測量高壓大電流不太現實，所以通過互感器這個變換裝置，把大電流變換為電錶可承受的小電流，所以計算電錶度數的時候，需要乘上對應的倍率。

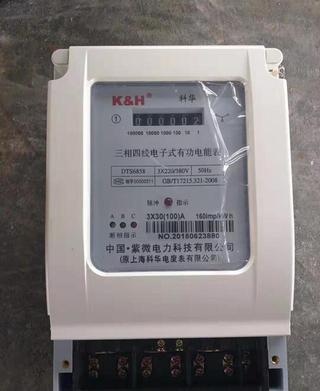

三相電錶直接式的接線比較簡單，編號從1到10，有的朋友只看到底部的7個接線柱，其實還有2、5、8三個接線柱，只不過這三個接線柱和147用連接片短接了，所以不需要再接線。這種直接式的三相四線電錶的接線順序是：147接三相電源的進線，369接出線，最後的10接進出的零線。

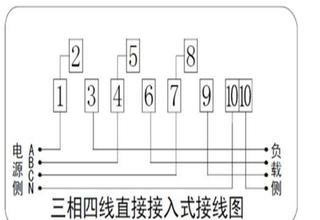

接線圖

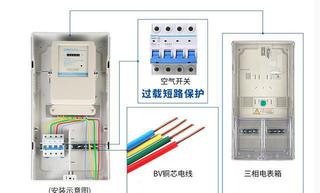

安裝圖三相四線的電路裡，由於用電情況的不確定性，所以線路電壓不會相等，就會造成電壓線圈的中性點偏移，如果不接零線，電錶的讀數會產生誤差，所以最後的10接線柱必須接零線。
互感器式負載的電流比較大時，我們需要增加電流互感器，把大電流變為小電流，再通過電錶來計量。

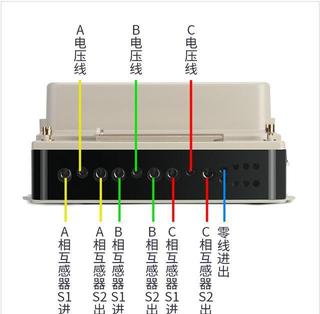

實物接線注意147和258之間沒有連接片，147分別接三個互感器的S1端，369接互感器的S2端，ABC三條火線從互感器的P1面穿過，三個互感器的S2連一起接地。

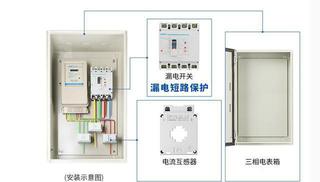

安裝圖（圖片採集自網絡，原創文章，轉載請標明出處）
基礎知識薄弱，不懂工作原理，不會實物接線，點這裡，更多的實物接線案例，為初學者打開一扇門
