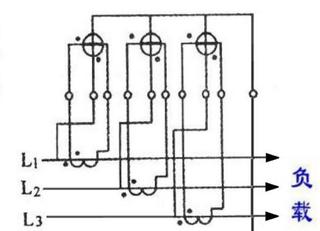

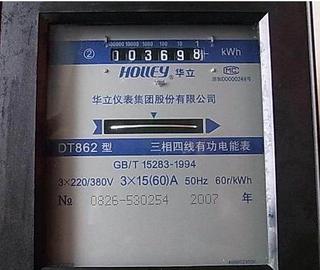

三相四線電路可以看成三個單相電路，三個單相電路的功率之和就是總功率，我們可以連接三個相同的單相表也可以用一個三相四線的電錶。

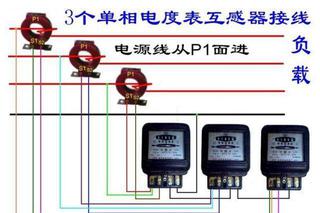

三個相同規格的單相表
實物接線三相四線的電錶又分為直通式和帶電流互感式接線。負載過多電流過大超過電錶的電能範圍時必須加電流互感器。

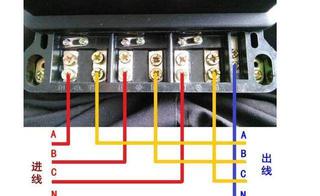

直通式電錶接線這個比較簡單，仔細看錶盤上有數字標註，從1到10。1，4，7是ABC三相的進線，3，6，9是ABC三相的出線。2，5，8有連接片，和1，4，7是連在一起的。最後的10就是零線的進出線。

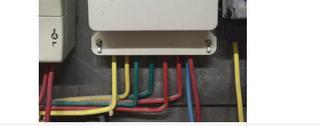

黃綠紅三相接線順序如果電線顏色是黃綠紅，那麼進線也要注意順序，最後的10接點是零線，都用藍線。

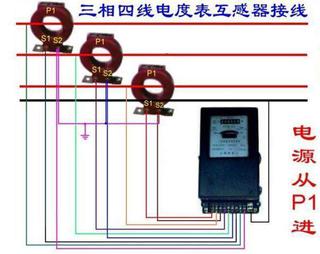

帶互感器的接線圖

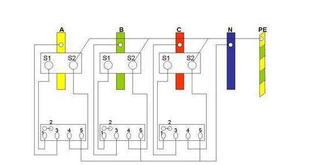

帶電流互感器的實物接線接點編號1，4，7接電流互感器的S1端，3，6，9接電流互感器的S2端，注意三個S2要連一起接地。而2，5，8接ABC三相，最後的10，11接零線。
三相四線電錶又分為有功和無功兩種，有功通俗一點講就是正常消耗的電能，包括機械動力，光能，熱能等等家用消耗。而無功比較抽象，它不對外做功，只是轉換為其他一些能量，測的電源能量交換的瞬時值，不耗能量。也只有一些大的用電單位才會安裝。
有功電能表

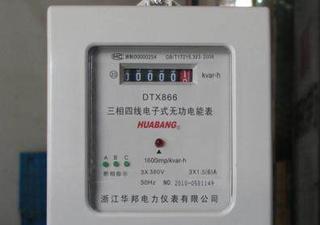

無功電能表

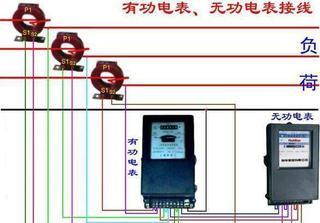

有功電錶和無功電錶的接線接線要點：三相四線有功和無功電錶的電壓線圈分別並聯在ABC相線上，兩塊電錶接零端接零線要可靠。
有功和無功電錶的電流線圈串聯後接到相應的ABC三相互感器次級L2，3個電流互感器的一端必須接地。按方向將電源母線穿過互感器。
