電感基本知識及應用

2021-01-11 電子工程師學習園地

電感的主要參數：電感量. 允許誤差. 感抗. 品質因素（Q值）. 額定電流. 分布電容等。

電感的主要特性：通直流阻交流。

電感的主要作用：扼流. 濾波. 振蕩. 延遲. 陷波. 儲能等。

電感的分類：

按安裝方式分：貼片和插件，它們不同是：A.貼片電感可用貼片機將元件貼在PCB上，也可人工用烙鐵焊在PCB上，B.插件電感要麼人工焊接，要麼先插在電路板上再通過波峰焊固定在PCB上，在設計的角度，如果空間和功能滿足的前提下，優先選擇貼片元件以此來降低產品成本。電感的種類：色環電感.功率電感.工字電感. 扼流圈.貼片線繞電感. 貼片疊層電感.軸向電感.共模電感等。電感在使用時要注意：是高頻還是低頻，在高頻電感表現的持性為感抗，有發熱有能量損耗，在低頻表現為儲能沒有能量損耗。電感值選擇：如在DC/DC降壓電路中，電感值越大紋波越小，但考慮到成本和空間問題，選擇提高頻率來降低電感值，但也不能將頻率提得過高，因為那樣會增加電路損耗，所以在設計一般參照相應電源IC商提供的參數值來選取。電感的標稱電流：在設計時一般按標稱值的80%來選型。電感的測量：在一些貼片電感上面一般都相應標註：如220=22uH. 221=220uH. 222=2.2mH, 1H=1000mH=1000000uH, 沒有標註的可用L C R 電橋來測量。

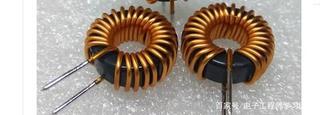

共模電感

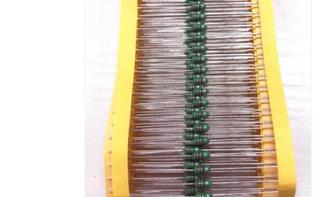

色環電感

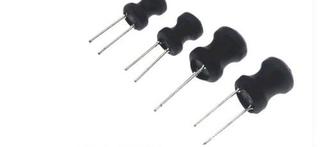

工字電感

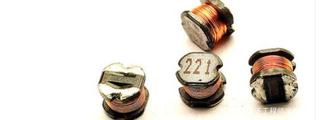

貼片功率電感
扼流圈

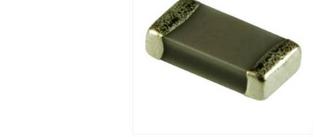

貼片疊層電感
貼片線繞電感

謝謝關注：歡迎留言
