一支優秀的電子管KT88簡介

2020-12-06 自由自在地心靈

KT88是一隻束射功率四極管。陽極極限耗散功率是42瓦，可以用於音頻放大電路，也可以用於穩壓電路。

束射四極管陽極特性曲線上升陡直，普遍用於大信號的低頻功率放大器。

膽機試聽視頻請點擊連結：人聲低音炮真的有那麼震撼？膽機試聽《外婆的澎湖灣》感受超低音

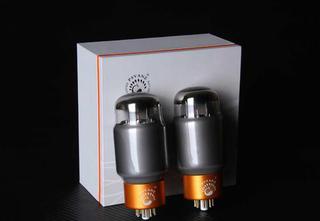

KT88管子外形：

KT外形照片

KT88性能參數【性能 參數】

燈絲電壓(Uf)=6.3V;燈絲電流(If)=1.6A;陽極電壓(Ua)=250V;陽極電流(Ia)=145mA;第一柵極電壓(Ug1)=﹣14V;第二柵極電壓(Ug2)=250V;第二柵極電流(Ig2)=20mA;跨導(S)=11mA/V;內阻(Ri)=12kΩ.(極限數據)最大陽極電壓(Uamax)=600V;最大第二柵極電壓(Ug2max)=500V;最大陰極電流(Ikmax)=230mA;最大陽極耗散功率(Pamax)=42W;最大第二柵極耗散功率(Pg2max)=8W;最大第一柵極電阻(Rg1max)=自給偏壓270kΩ,輸出功率35W以下時470kΩ;固定偏壓100kΩ,輸出功率35W以下時220kΩ.

KT88管腳：

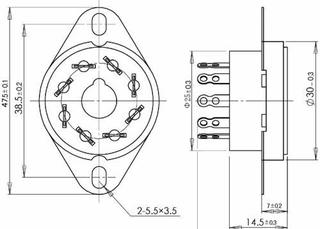

KT88屬於大八腳電子管，其配套管座尺寸：

管座尺寸

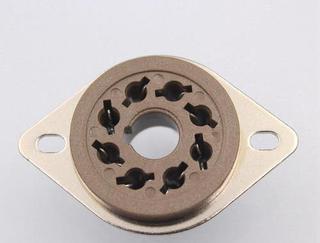

KT88管座外形照片：

KT88大八腳管座

KT88單端機典型電路

KT88還是一支不錯的管子，值得大家去摸索，去製作機器。

文 自由自在的心靈 20200309
