常見的霍爾元件可以分為四個類型，單極霍爾元件、全極霍爾元件、鎖存霍爾元件、線性霍爾元件，不同類型的霍爾元件判斷是否損壞的方法也有一些區別，今天無錫迪仕電子科技有限公司的小編暖暖就來帶大家了解一下不同類型的霍爾元件是如何判斷是否損壞的。

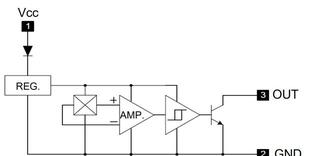

霍爾元件應用電路圖01單極/全極開關型霍爾元件的好壞檢測：
單極和全極的開關霍爾元件檢測方法一樣，我們用產品規格書中的推薦電路連接起線路，電源端通電5V，輸出端與電阻串聯。當磁體遠離開關霍爾元件時，單極/全極霍爾元件的輸出電壓為高電平(5V)。當磁體接近(通常為N極)開關霍爾元件時，開關霍爾元件的輸出電壓處於低電平(約0.2V)，這表明接通的霍爾元件良好。如果霍爾開關的輸出電平沒有變化，如果它沒有被識別為接近或離開霍爾開關，則霍爾開關被損壞了。
02雙極鎖存霍爾元件如何判斷是否損壞：
磁體的N極或S極接近霍爾開關時，輸出為高電平或低電平，然後磁鐵遠離，電平保持不變，然後用相反的磁極獲得相反的電平，這表明霍爾元件是好的。如果霍爾元件接近所獲得的電平，並且在磁鐵離開後沒有鎖定，這意味著霍爾是壞的。如果另一個極性靠近霍爾時不能獲得相反的電平，那麼霍爾開關也是壞的。
03線性霍爾元件的好壞判斷方法：
改變磁場線性霍爾元件的大小是好是壞，線性霍爾的輸出電壓是模擬量的，需要持續檢測。當霍爾元件通電，輸出端與電壓表連接時，線性霍爾元件的輸出電壓隨著磁體從遠到近逐漸接近線性霍爾元件而由小到大逐漸變化，說明線性霍爾元件是好的。如果磁體從遠到近逐漸接近線性霍爾元件，則線性霍爾元件的輸出電壓保持不變，這表明線性霍爾元件已經損壞。
最後，還有一個方案檢測也是常用的。在負極和輸出端，間接連接一個發光二極體。用萬用表測量電壓，高電平等於電源電壓，低電平大約為零。通電後，磁鐵可以用來觀察發光二極體在接近或遠離霍爾時是否發光，如果有變化，那就好了；如果沒有變化，那就不好了。
