風扇調速器工作原理
在實際的應用過程中我們可以將電阻視作為負載，也就是說多大的電阻（負載）就會消耗多少的電量，因此也就是和平常的燈泡電爐等電器沒有什麼區別，所以電風扇的設計就考慮到了調速而不耗電。從目前來講風扇調速器應該是具有三種類型和原理， 其中相對比較傳統和久遠的方法就是採用電抗器，也就是帶有抽頭的自耦變壓器（一般情況下像這種變壓器是不帶的），實現改變不同的電壓來達到風扇調速的目的。
還有一種風扇調速器是採用電子式，它是利用了可控矽加上電位器的方式原理改變電壓也就是無極調速。最後一種就通過變頻器不過它不像前面兩種是改變電壓來完成調速工作，而是改變交流電的頻率實現風扇調速。大部分的風扇基本上都是採用交流異步電動機，因此改變頻率就能調速，以上就是風扇調速器工作原理和三種不同的類型說明。
註：若是採用無極風扇調速器（也就是可控矽調速）時，在風扇處於低檔狀態下發出嗡嗡嗡的聲響可能會在天氣熱的時候無法好好休息，那麼我們可以利用風扇加檔器（其實是起到一種減速器形式的作用），它的安裝和接線方法基本上和插座相同，不用做出任何改變風扇線路的工作，只需要將風扇電源插頭直接插入減速器中，同時它還具備了兩種模式分別是低速和高速的轉換開關，讓三檔立刻變為六檔在休息的時候使用低速模式風速就能下降50%左右。
風扇調速器工作原理和安裝接線圖一風扇調速器安裝方法
這種安裝方式僅適用於吊式風扇，首先要根據選定好的位置並按照風扇調速器上螺絲的位置，在牆體上進行預埋相應的木枕，接著採用3至4釐米的螺絲擰緊即可。在調速器接線的時候一定要嚴格仔細按照接線圖進行安裝，避免因出現裝反而導致電扇的馬達燒毀，還有就是風扇的安裝高度通常不得低於2.2米。
要是建築結構是木樓板那在安裝風扇時切勿直接用木螺絲支撐受力，建議採用現澆混凝土樓板上安裝吊鉤的方式為宜。假如樓板上有木樑或者是水泥鋼筋預製梁的情況下，可通過在梁上面穿一個孔眼（但這個孔眼下方的木樑、鋼筋混泥土必須要有足夠的承載能力），然後再將一根合適長度約為直徑8cm鋼筋穿入到孔眼中去，兩端具有絞螺紋另外加工一個U型扁鐵或鋼筋，從而可以讓它和上端橫筋有效聯結。
風扇調速器工作原理和安裝接線圖二風扇調速器接線方法
一般在購買吊扇時都會自帶一個標配的風扇調速器，而這種通常大多數都是屬於電容調速器，在背面左右兩側都有一個接線螺絲，其中有火線連接和吊扇連接端子。具體接線方法是通過查看背部的2個接線孔上面應該是標有L（A1）和A（A2）字母，那麼L就是需要接上火線進線，而A則是接火線出（吊扇）。若是標註的A1和A2則是A1接火線進線，而A2接火線出（吊扇）。如果還不懂不要著急，看看下面相信就能明白了。

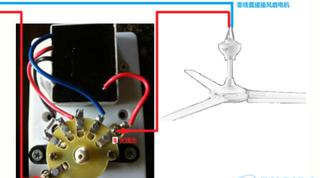

風扇調速器接線圖
電容式電風扇它的內部擁有兩個繞組分別是運轉和啟動，因此我們需要將運轉繞組的另一端接上交流電的另一端，同時啟動繞組的另一端需要和啟動電容的一端相互連接。電容的另一端要和運轉繞組的火線端進行接線，控制火線則應該根據正確的插座安裝接線方法來完成「左零右火」，風扇調速器接線圖具體情況如下。
風扇調速器工作原理和安裝接線圖三如上圖所示，火線接到調速器的左下角位置的A火線進接線柱上，並且在右上角的B火線出接線柱位置零線不接調速器開關是直接接入到風扇電機。還有需要注意的一點就是多數開關的情況下如風扇調速、牆壁開關等都是僅僅控制火線，切勿將零線接入不讓的話在閉合時，就等於是把火線和零線相互搭接容易造成短路故障，同時也會存在很大的安全隱患嚴重時可能出現火災，所以最好提醒一下大家要是真的不知道該怎麼接千萬不要亂接，寧可去請專業電工幫忙。
